產品概述:
RJQS 型汽水混合器是我公司開發研制的新型節能環保產品。它是利用蒸汽與水直接混合將水加熱,具 有低噪聲、無振動、熱交換效率高、節省能源等特點,被廣泛地應用在加熱生活、生產用熱水及熱水除氧 等系統中。長期運行實踐證明,該產品使用效果良好,尤其經過我公司為用戶配套供應的大小頭、各種閥 門、儀表、水泵、溫控器等后,給用戶帶來極大的方便,同時保障了系統的正常運行。
結構及原理:
該混合器主要由噴管、殼體、網板、墊圈等部分組成。被加熱水通過呈拉伐爾狀的噴管時,蒸汽從噴 管外側通過管壁上許多斜向小噴頭噴入水中,兩者在高速流動中瞬間良好混合,以達到加熱的目的。調節 蒸汽側閥門(手動調節閥或電動調節閥),就可得到所需溫度的熱水。
工作特征:
對于不同型號規格的混合器,為了加熱不同溫度的熱水,在額定流量 D1(t/h)下,所需蒸汽量 D0(t/h) 可由下式計算:
式中:C1—水在 t1 溫度下的比熱(KJ/Kg.℃) C2—水在 t2 溫度下的比熱(KJ/Kg.℃) t1—進入加熱器的水溫(℃) t2—加熱后的水溫(℃) i0″—進入加熱器在壓力 Pc 下飽和蒸汽熱焓(KJ/Kg)

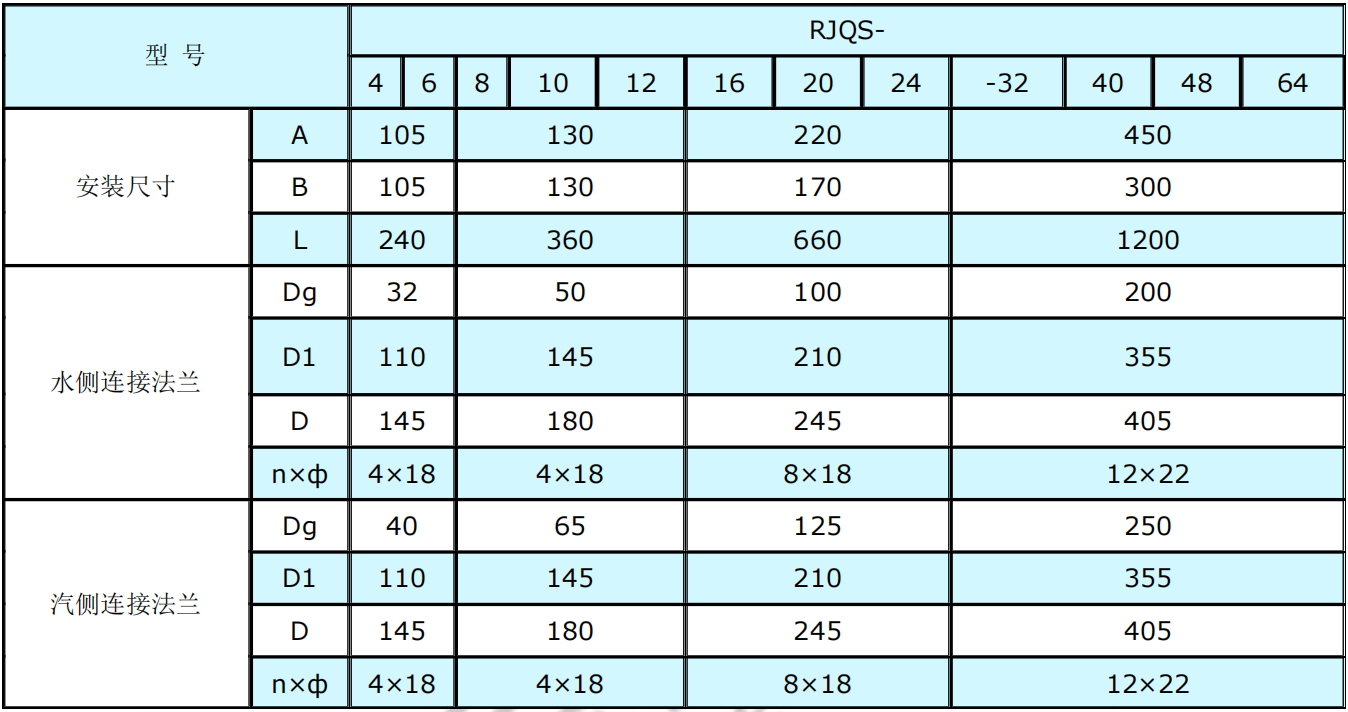

外形尺寸:
