產品概述:
RJSG 系列罐用噴射式混合器是一種用于混合和翻轉液體的高效混合噴射泵,其最大優點在于:可靠、簡潔、無須保養、價格低廉。 RJSG 系列罐用噴射式混合器適用范圍廣闊,作為一個依據,可以說,只要用離心泵可以傳送翻轉液體, 就可以使用這種罐用噴射式混合器,其主要用于容器、貯存罐和中和池,如油品調合,酸堿中和反應等工 藝過程,成為理想的混合設備。
工作原理:
從罐用噴射式混合器噴嘴中噴出的液流以其高速度在其錐形入口內形成低壓,從而從罐中吸附并帶動 一股液流,使其加速,在混合器內高度渦漩,產生了一個內部混合的混合液。 在罐用噴射式混合器出口處,這種混合速度部分被轉換為壓力,使從噴射器中噴出的混合液成圓錐狀 擴散,并將其周圍的液體帶起來,達到罐內液體混合、中和的目的。 如果一個或幾個 RJSG 系列混合噴射器排列正確的話,在罐中就產生了一個三維射流,它把整個罐內 的物質進行均勻混合,而不產生旋轉的運動。

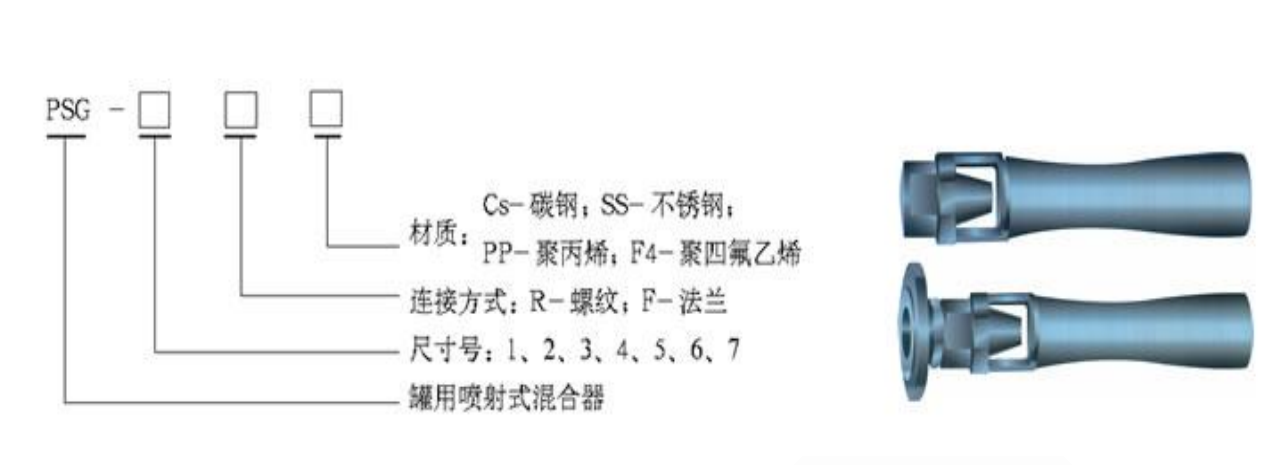

型號標注:

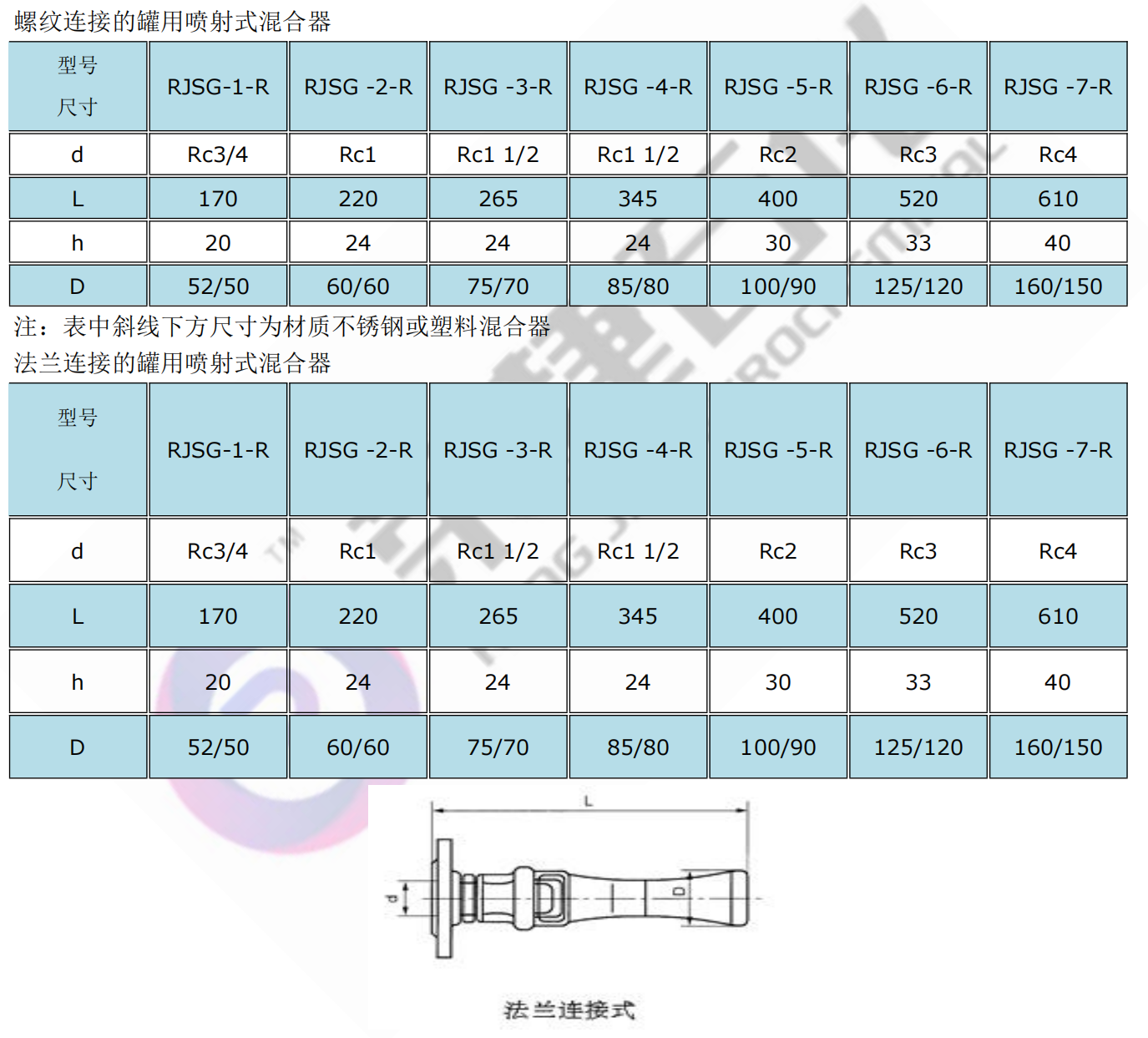

產品規格:
產品選型:

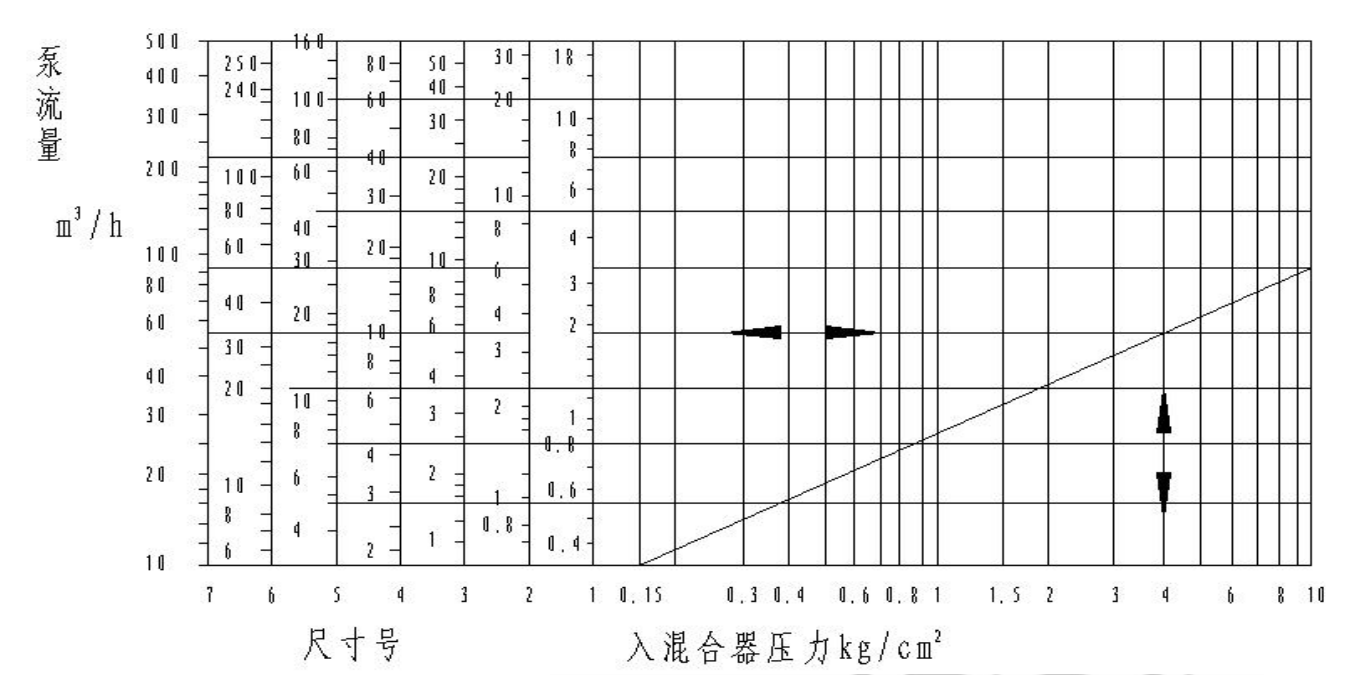

RJSG 系列罐用噴射式混合器型號和尺寸號的安排十分巧妙,對于一般的工藝要求來說,總能找到理想 的混合器,根據下列功率曲線,您總能得到滿意的答案。 示例:己知:罐直徑:3600mm 罐高度:8m 翻轉泵流量:10m 3/h 入混合器壓力:4kg/cm 2 翻轉次數:0.5h/次
求解:罐用噴射式混合器的型號。
產品安裝:
RJSG 系列罐用噴射式混合器應盡可能安裝在最深的位置,這樣在液體量少的情況下也能保證取得有效 的混合效果。 對于一些容易形成泡沫的液體來說,可以使液面高于混合噴射器 1 至 2m,就可避免產生泡沫。 下圖顯示 RJSG 系列罐用噴射式混合器在罐中安裝一般位置,敬請用戶參考。
